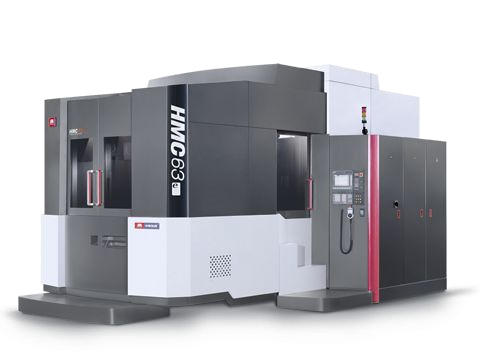

| 项目 | 单位 | hmc500 |
| 工作范围 | ||
| x 轴 | mm | 630 |
| y 轴 | mm | 630 |
| z 轴 | mm | 630 |
| 加速度 | ||
| x, y, z 轴 | m/s2 | 2010-10-8 |
| 快移速度 | ||
| x 轴 | m/min | 60 |
| y 轴 | m/min | 60 |
| z 轴 | m/min | 50 |
| 进给力t | ||
| x, y, z轴(100%) | n | 8000 |
| 精度 | ||
| 定位精度 | mm | 0.006 |
| 重复定位精度 | mm | 0.004 |
| 主轴 | ||
| 类型 | 电主轴 | |
| 速度 | rpm | 16000 |
| 功率(100%/40%) | kw | 25/30 |
| 扭矩(100%/40%) | nm | 95/140 |
| 主轴锥孔 | hsk a63 | |
| 数控系统 | ||
| 供应商 | siemens | |
| 托盘 | ||
| 托盘尺寸 | mm | 500×500 |
| 托盘数量 | 2 | |
| 最大载荷 | kg | 600 |
| 工件 | ||
| 旋转直径 | mm | 760 |
| 最大高度 | mm | 850 |
| 刀库 | ||
| 刀具数量 | 32/40 | |
| 刀具最大直径(满刀) | mm | 80 |
| 刀具最大直径(邻位空刀) | mm | 160 |
| 刀具最大长度 | mm | 350 |
| 刀具最大重量 | kg | 12 |
| 换刀时间c-c/t-t | s | 3.5/1 |
| 外观尺寸 | ||
| 长×宽×高 | mm |
| 项目 | 单位 | hmc80u |
| 工作台尺寸 | ||
| 卧式 | mm | 800×800 |
| 立式 | mm | φ630 |
| 工作台最大载荷 | ||
| 卧式 | kg | 2000 |
| 立式 | kg | 800 |
| 主轴锥孔 | iso 7:24 no 50 | |
| 主轴转速 | r/min | 20-5000 |
| 主轴最大扭矩 | n.m | 87/115 |
| 主轴中心到卧式工作台面距离 | mm | 100-1100 |
| 主轴立转台中心到卧式工作台面距离 | mm | 385 |
| 主轴端面到卧式工作台中心最小距离 | mm | 247-1247 |
| 工作台最大行程x | mm | 1300 |
| 主轴箱最大行程y | mm | 1000 |
| 立柱最大行程z | mm | 1000 |
| x、y、z进给速度 | mm/min | 10000 |
| x、y、z快速移动速度 | m/min | 24 |
| b、c轴进给速度 | r/min | b:0-8 c:0-11.1 |
| b、c轴快速移动速度 | r/min | b:8 c:11.1 |
| 刀库容量 | 把 | 60 |
| 选刀方式 | 定点 | |
| 刀具最大重量 | kg | 25 |
| 刀具最大长度 | mm | 400 |
| 刀具最大直径 | mm | 125(相邻刀套空位时250mm) |
| 换刀时间 | s | 9 |
| 刀柄规格 | iso 7388/1-a jt50 | |
| 拉钉型号 | iso 7388/2 lda-50 | |
| 主电机输出功率 | kw | 34/45 |
| 定位精度 | ||
| x 、y 、z | mm | 0.02 |
| b、c | 15" | |
| 重复定位精度 | ||
| x 、y 、z | mm | 0.012 |
| b、c | 9" | |
| 电气总容量 | kva | 95 |
| 机床重量 | kg | 27000 |
| 机床外形尺寸 | mm | 6325×4600×3405 |
| 数控系统 | ||
