| 项目 | 单位 | th6540×40a | th6550×50 |
| 工作台 | |||
| 工作台面积 | mm | 400×400 | 500×500 |
| 交换工作台数 | 双 | 双 | |
| 工作台交换时间 | s | 8 | 8s |
| 可承受最大荷重 | kg | 400 | 500 |
| 主轴锥孔 | iso7:24 no50 | iso7:24 no50 | |
| 主电机功率 | kw | 11-15 | 11-15 |
| 主轴转速 | r/min | 20-5000 | 20-5000 |
| 主轴最大扭矩 | n.m | 376 | 376 |
| 主轴轴向最大抗力 | n | 7000 | 7000 |
| 主轴工作范围 | |||
| 工作台最大行程x | mm | 立柱移动700 | 立柱移动700 |
| 主轴箱最大行程y | mm | 650 | 650 |
| 立柱最大行程z | mm | 工作台移动600 | 工作台移动600 |
| 工作台回转b | 1°×360 | 1°×360 | |
| 主轴中心线至工作台面距离 | mm | 50-700 | 50-700 |
| 主轴端面至工作台中心最小距离 | mm | 200 | 200 |
| 移动速度 | |||
| 切削进给 | |||
| x、y、z | 1-10000 | 1-10000 | |
| w | - | - | |
| 快速 | m/min | 24 | 24m/min |
| 工作台进给 | - | - | |
| 自动换刀装置 | |||
| 刀库容量/选刀方式 | piece | 40/定点 | 40/定点 |
| 刀柄规格 | iso7:24jt50 | iso7:24jt50 | |
| 刀具最大重量 | kg | 25 | 25 |
| 刀具最大长度/直径 | mm | 400/φ125 | 400/φ125 |
| 换刀时间 | s | 9s | 9 |
| 在相邻刀座有空位时刀具最大直径 | mm | 250 | 250 |
| 定位精度 | |||
| x、y、z | mm | ±0.005 | ±0.005 |
| b（4×90°） | mm | ±5"(±2") | ±5"(±2") |
| 重复定位精度 | |||
| x、y、z | mm | ±0.003 | ±0.003 |
| 工作台4×90° | mm | ±2" | ±2" |
| 安装数据 | |||
| 电源 | hz/v | 50/380 | 50/380 |
| 电气总容量 | kva | 55 | 55 |
| 机床重量 | kg | 17470 | 17470 |
| 占地面积 | mm | 4790×4600 | 4790×4600 |
| 外形尺寸 | mm | 4790×3852×3048 | 4790×3852×3048 |
| 数控系统 | fanuc 0i-mc | fanuc 0i-mc | |
| (fanuc 18i,siemens840d) | (fanuc 18i,siemens840d |

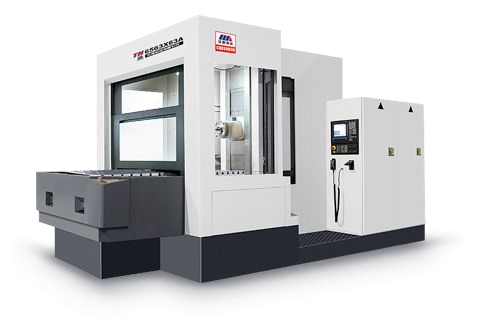

| 项目 | 单位 | th6563×63a | th6563×63a/d | th6563×61a-6p |
| 工作台 | ||||
| 工作台面积 | mm | 630×630 | 630×630 | 630×630 |
| 交换工作台数 | 双（6） | 1 | 6 | |
| 工作台交换时间 | s | 26 | 26 | |
| 可承受最大荷重 | kg | 1200 | 1200 | 1200 |
| 主轴锥孔 | iso 7:24 no50 | iso 7:24 no50 | iso 7:24 no50 | |
| 主电机功率 | kw | 15/18.5(17/22.5) | 15/18.5(17/22.5) | 15/18.5(17/22.5) |
| 主轴转速 | r/min | 20-5000 | 20-5000 | 20-5000 |
| 主轴最大扭矩 | n.m | 510/630(870/1150)m | 510/630(870/1150) | 510/630(870/1150) |
| 主轴轴向最大抗力 | n | 10000 | 10000 | 10000 |
| 主轴工作范围 | ||||
| 工作台最大行程x | mm | 1000 | 1000 | 1000 |
| 主轴箱最大行程y | mm | 850 | 850 | 850 |
| 立柱最大行程z | mm | 750 | 750 | 750 |
| 工作台回转b | 1°×360 | 1°×360 | 1°×360 | |
| 主轴中心线至工作台面距离 | mm | 0-850 | 0-850 | 0-850 |
| 主轴端面至工作台中心最小距离 | mm | 200 | 200 | 200 |
| 移动速度 | ||||
| 切削进给 | ||||
| x、y、z | 1-4000 | 1-4000 | 1-4000 | |
| w | - | - | - | |
| 快速 | m/min | x,y:20 z:18 | x,y:20 z:18 | x,y:20 z:18 |
| 工作台进给 | - | - | - | |
| 自动换刀装置 | ||||
| 刀库容量/选刀方式 | piece | 40/定点 | 40/定点 | 40/定点 |
| 刀柄规格 | iso 7:24 jt50 | iso 7:24 jt50 | iso 7:24 jt50 | |
| 刀具最大重量 | kg | 25 | 25 | 25 |
| 刀具最大长度/直径 | mm | 400/φ125 | 400/φ125 | 400/φ125 |
| 换刀时间 | s | 9 | 9 | 9 |
| 在相邻刀座有空位时刀具最大直径 | mm | 250 | 250 | 250 |
| 定位精度 | ||||
| x、y、z | mm | ±0.008 | ±0.008 | ±0.008 |
| b（4×90°） | mm | ±5"(±2") | ±5"(±2") | ±5"(±2") |
| 重复定位精度 | ||||
| x、y、z | mm | ±0.003 | ±0.005 | ±0.005 |
| 工作台4×90° | mm | ±2" | ±2" | |
| 安装数据 | ||||
| 电源 | hz/v | 50/380 | 50/380 | 50/380 |
| 电气总容量 | kva | 60 | 60 | 60 |
| 机床重量 | kg | 19400 | 17000 | 28000 |
| 占地面积 | mm | 6270×4460 | 3300×4800 | 9639×4908 |
| 外形尺寸 | mm | 6270×3535×3177 | 5373×3535×3177 | 9639×4558×3177 |
| 数控系统 | fanuc 0i-mc(fanuc 18i,siemens840d) | fanuc 0i-mc(fanuc 18i,siemens840d) | fanuc 0i-mc(fanuc 18i,siemens840d) |
| 项目 | 单位 | th6580×80 | th6580×80/d | th6580×80-6p |
| 工作台 | ||||
| 工作台面积 | mm | 800×800 | 800×800 | 800×800 |
| 交换工作台数 | 双（6） | 1 | 6 | |
| 工作台交换时间 | s | 45s | - | 45 |
| 可承受最大荷重 | kg | 2000 | 2000 | 2000 |
| 主轴锥孔 | iso 7:24 no50 | iso 7:24 no50 | iso 7:24 no50 | |
| 主电机功率 | kw | 122/26(17/22.5) | 122/26(17/22.5) | 122/26(17/22.5) |
| 主轴转速 | r/min | 20-5000 | 20-5000 | 20-5000 |
| 主轴最大扭矩 | n.m | 750/886(870/1150) | 750/886(870/1150) | 750/886(870/1150) |
| 主轴轴向最大抗力 | n | 10000 | 10000 | 10000 |
| 主轴工作范围 | ||||
| 工作台最大行程x | mm | 1300 | 1300 | 1300 |
| 主轴箱最大行程y | mm | 1000 | 1000 | 1000 |
| 立柱最大行程z | mm | 1000 | 1000 | 1000 |
| 工作台回转b | 1°×360 | 1°×360 | 1°×360 | |
| 主轴中心线至工作台面距离 | mm | 0-1000 | 0-1000 | 0-1000 |
| 主轴端面至工作台中心最小距离 | mm | 247 | 247 | 247 |
| 移动速度 | ||||
| 切削进给 | ||||
| x、y、z | 1-10000 | 1-10000 | 1-10000 | |
| w | - | - | - | |
| 快速 | m/min | 24 | 24 | 24 |
| 工作台进给 | - | - | - | |
| 自动换刀装置 | ||||
| 刀库容量/选刀方式 | piece | 60/定点 | 60/定点 | 60/定点 |
| 刀柄规格 | iso 7:24 jt50 | iso 7:24 jt50 | iso 7:24 jt50 | |
| 刀具最大重量 | kg | 25 | 25 | 25 |
| 刀具最大长度/直径 | mm | 400/φ125 | 400/φ125 | 400/φ125 |
| 换刀时间 | s | 9 | 9 | 9 |
| 在相邻刀座有空位时刀具最大直径 | mm | 250 | 250 | 250 |
| 定位精度 | ||||
| x、y、z | mm | ±0.008 | ±0.008 | ±0.008 |
| b（4×90°） | mm | ±5"(±2") | ±5"(±2") | ±5"(±2") |
| 重复定位精度 | ||||
| x、y、z | mm | ±0.005 | ±0.005 | ±0.005 |
| 工作台4×90° | mm | ±2" | ±2" | ±2" |
| 安装数据 | ||||
| 电源 | hz/v | 50/380 | 50/380 | 50/380 |
| 电气总容量 | kva | 60 | 60 | 60 |
| 机床重量 | kg | 29000 | 25500 | 35500 |
| 占地面积 | mm | 4600×7875 | 6325×4600 | 10975×5684 |
| 外形尺寸 | mm | 7875×4600×3405 | 6325×4600×3405 | 10975×5684×3405 |
| 数控系统 | fanuc 0i-mc(fanuc 18i,siemens840d) | fanuc 0i-mc(fanuc 18i,siemens840d) | fanuc 0i-mc(fanuc 18i,siemens840d) |
| 项目 | 单位 | ths65100×100 | tch6580 |
| 工作台 | |||
| 工作台面积 | mm | 1000×1000 | φ800 |
| 交换工作台数 | 双 | 1 | |
| 工作台交换时间 | s | 45 | 4 |
| 可承受最大荷重 | kg | 2000 | 800 |
| 主轴锥孔 | iso7:24 no50 | hsk-a63 | |
| 主电机功率 | kw | 22/26(17/22.5) | 19/28.8 |
| 主轴转速 | r/min | 20-5000 | 10-12000 |
| 主轴最大扭矩 | n.m | 750/886(870/1150) | 87/130 |
| 主轴轴向最大抗力 | n | 10000 | |
| 主轴工作范围 | |||
| 工作台最大行程x | mm | 1500 | 1300 |
| 主轴箱最大行程y | mm | 1200 | 1000 |
| 立柱最大行程z | mm | 1000 | 1500 |
| 工作台回转b | 1°×360 | n×360° | |
| 主轴中心线至工作台面距离 | mm | 0-1200 | 165-1165 |
| ┷-5-1495 | |||
| 主轴端面至工作台中心最小距离 | mm | 347 | -1500 |
| ┷65-885 | |||
| 移动速度 | |||
| 切削进给 | |||
| x、y、z | 1-10000 | 1-10000 | |
| w | - | - | |
| 快速 | m/min | 24 | x,y,z:24 a:5 |
| 工作台进给 | - | ||
| 自动换刀装置 | |||
| 刀库容量/选刀方式 | piece | 60/定点 | 60 |
| 刀柄规格 | iso7:24jt50 | hsk-a63 | |
| 刀具最大重量 | kg | 25 | 7 |
| 刀具最大长度/直径 | mm | 300/φ76 | |
| 换刀时间 | s | 9 | 3 |
| 在相邻刀座有空位时刀具最大直径 | mm | 250 | 127 |
| 定位精度 | |||
| x、y、z | mm | ±0.008 | ±0.008 |
| b（4×90°） | mm | ±5"(±2") | a,b:±10" |
| 重复定位精度 | |||
| x、y、z | mm | ±0.005 | ±0.003 |
| 工作台4×90° | mm | ±2" | a,b:±4" |
| 安装数据 | |||
| 电源 | hz/v | - | 50/380 |
| 电气总容量 | kva | 60 | 60 |
| 机床重量 | kg | 30500 | 25000 |
| 占地面积 | mm | 9000×5000 | 5525×4600 |
| 外形尺寸 | mm | 8785×4820×3605 | 5525×4600×3605 |
| 数控系统 | fanuc 0i-mc | siemens 840d | |
| (siemens 840d) |
