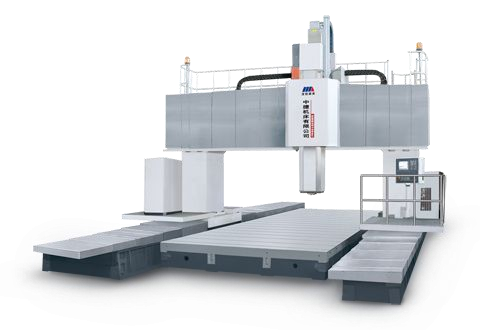

gmbmr系列龙门移动式加工中心 　　gmbmr系列是针对重型机械、船舶、民用航天等多领域大型零件的动龙门结构强力铣削加工中心。其关键部件全部应用知名品牌的顶尖技术，配置国际一流，质量更有保障，最大化的降低了生产故障率，保障生产进度。

项目	单位	gmb3060mr	gmb3080mr	gmb30100mr	gmb30140mr
工作台
工作台尺寸	mm	3000×6000	3000×8000	3000×10000	3000×14000
两立柱间距离	mm	3900	3900	3900	3900
允许最大荷重	m/s3	7000	7000	7000	7000
t型槽尺寸	mm×个	36×12	36×16	36×20	36×28
加工范围
龙门架最大行程-x1、x2轴	mm	6500	8500	10500	14500
滑鞍最大行程-y轴	mm	4100	4100	4100	4100
主轴最大行程-z轴	mm	1500	1500	1500	1500
主轴端面至工作台面距离
最大	mm	1700	1700	1700	1700
最小	mm	200	200	200	200
主轴
锥孔（7：24）		bt50	bt50	bt50	bt50
转速范围	r/min	40-2000	40-2000	40-2000	40-2000
最大输出扭矩	n.m	2050/2830	2050/2830	2050/2830	2050/2830
主轴电机功率	kw	37/51	37/51	37/51	37/51
方滑枕截面尺寸	mm	500×500	500×500	500×500	500×500
进给
切削进给速度范围	mm/min	1-5000	1-5000	1-5000	1-5000
快速移动
x1、x2轴	m/min	8	8	8	8
y轴	m/min	8	8	8	8
z轴	m/min	8	8	8	8
机床定位精度
执行iso标准（iso8636-1：2000）
x1、x2轴	mm	0.015/2000	0.015/2000	0.015/2000	0.015/2000
		带光栅尺	带光栅尺	带光栅尺	带光栅尺
y轴	mm	0.04	0.04	0.04	0.04
		(0.025带光栅尺)	(0.025带光栅尺)	(0.025带光栅尺)	(0.025带光栅尺)
z轴	mm	0.025	0.025	0.025	0.025
		(0.015带光栅尺)	(0.015带光栅尺)	(0.015带光栅尺)	(0.015带光栅尺)
执行jis标准（jisb6330）
x1、x2轴	mm	±0.005/300	±0.005/300	±0.005/300	±0.005/300
		(±0.003/300	(±0.003/300	(±0.003/300	(±0.003/300
		带光栅尺)	带光栅尺)	带光栅尺)	带光栅尺)
y轴	mm	±0.005/300	±0.005/300	±0.005/300	±0.005/300
		(±0.003/300	(±0.003/300	(±0.003/300	(±0.003/300
		带光栅尺)	带光栅尺)	带光栅尺)	带光栅尺)
z轴	mm	±0.005/300	±0.005/300	±0.005/300	±0.005/300
		(±0.003/300	(±0.003/300	(±0.003/300	(±0.003/300
		带光栅尺)	带光栅尺)	带光栅尺)	带光栅尺)
重复定位精度
执行iso标准（iso8636-1：2000）
x1、x2轴	mm	0.010/2000	0.010/2000	0.010/2000	0.010/2000
		带光栅尺	带光栅尺	带光栅尺	带光栅尺mm
y轴	mm	0.026	0.026	0.026	0.026
		(0.016带光栅尺)	(0.016带光栅尺)	(0.016带光栅尺)	(0.016带光栅尺
z轴	mm	0.014	0.014(0.010	0.014	0.014
		(0.010带光栅尺)	带光栅尺)	(0.010带光栅尺)	(0.010带光栅尺)
执行jis标准（jisb6330）
x1、x2轴	mm	±0.003	±0.003	±0.003	±0.003
		(±0.002带光栅尺)	(±0.002带光栅尺)	(±0.002带光栅尺)	(±0.002带光栅尺)
y轴	mm	±0.003	±0.003	±0.003	±0.003
		(±0.002带光栅尺)	(±0.002带光栅尺)	(±0.002带光栅尺)	(±0.002带光栅尺)
z轴	mm	±0.003	±0.003	±0.003	±0.003
		(±0.002带光栅尺)	(±0.002带光栅尺)	(±0.002带光栅尺)	(±0.002带光栅尺)
机床重量	t	105	120	135	150
数控系统		西门子840d	西门子840d	西门子840d	西门子840d
项目	单位	gmb4060mr	gmb4080mr	gmb40100mr	gmb34140mr
工作台
工作台尺寸	mm	4000×6000	4000×8000	4000×10000	4000×14000
两立柱间距离	mm	4900	4900	4900	4900
允许最大荷重	m/s3	7000	7000	7000	7000
t型槽尺寸	mm×个	36×12	36×16	36×20	36×28
加工范围
龙门架最大行程-x1、x2轴	mm	6500	8500	10500	14500
滑鞍最大行程-y轴	mm	4800	4800	4800	4800
主轴最大行程-z轴	mm	1500	1500	1500	1500
主轴端面至工作台面距离
最大	mm	1700	1700	1700	1700
最小	mm	200	200	200	200
主轴
锥孔（7：24）		bt50	bt50	bt50	bt50
转速范围	r/min	40-2000	40-2000	40-2000	40-2000
最大输出扭矩	n.m	2050/2830	2050/2830	2050/2830	2050/2830
主轴电机功率	kw	37/51	37/51	37/51	37/51
方滑枕截面尺寸	mm	500×500	500×500	500×500	500×500
进给
切削进给速度范围	mm/min	1-5000	1-5000	1-5000	1-5000
快速移动
x1、x2轴	m/min	8	8	8	8
y轴	m/min	8	8	8	8
z轴	m/min	8	8	8	8
机床定位精度
执行iso标准（iso8636-1：2000）
x1、x2轴	mm	0.015/2000带光栅尺	0.015/2000带光栅尺	0.015/2000带光栅尺	0.015/2000带光栅尺
y轴	mm	0.04	0.04	0.04	0.04
		(0.025带光栅尺)	(0.025带光栅尺)	(0.025带光栅尺)	(0.025带光栅尺)
z轴	mm	0.025	0.025	0.025	0.025
		(0.015带光栅尺)	(0.015带光栅尺)	(0.015带光栅尺)	(0.015带光栅尺)
执行jis标准（jisb6330）
x1、x2轴	mm	±0.005/300	±0.005/300	±0.005/300	±0.005/300
		(±0.003/300带光栅尺)	(±0.003/300带光栅尺)	(±0.003/300带光栅尺)	(±0.003/300带光栅尺)
y轴	mm	±0.005/300	±0.005/300	±0.005/300	±0.005/300
		(±0.003/300带光栅尺)	(±0.003/300带光栅尺)	(±0.003/300带光栅尺)	(±0.003/300带光栅尺)
z轴	mm	±0.005/300	±0.005/300	±0.005/300	±0.005/300
		(±0.003/300带光栅尺)	(±0.003/300带光栅尺)	(±0.003/300带光栅尺)	(±0.003/300带光栅尺)
重复定位精度
执行iso标准（iso8636-1：2000）
x1、x2轴	mm	0.010/2000带光栅尺	0.010/2000带光栅尺	0.010/2000带光栅尺	0.010/2000带光栅尺
y轴	mm	0.026	0.026	0.026	0.026
		(0.016带光栅尺)	(0.016带光栅尺)	(0.016带光栅尺)	(0.016带光栅尺)
z轴	mm	0.014	0.014	0.014	0.014
		(0.010带光栅尺)	(0.010带光栅尺)	(0.010带光栅尺)	(0.010带光栅尺)
执行jis标准（jisb6330）
x1、x2轴	mm	±0.003	±0.003	±0.003	±0.003
		(±0.002带光栅尺)	(±0.002带光栅尺)	(±0.002带光栅尺)	(±0.002带光栅尺)
y轴	mm	±0.003	±0.003	±0.003	±0.003
		(±0.002带光栅尺)	(±0.002带光栅尺)	(±0.002带光栅尺)	(±0.002带光栅尺)
z轴	mm	±0.003	±0.003	±0.003	±0.003
		(±0.002带光栅尺)	(±0.002带光栅尺)	(±0.002带光栅尺)	(±0.002带光栅尺)
机床重量	t	120	140	160	200
数控系统		西门子840d	西门子840d	西门子840d	西门子840d
