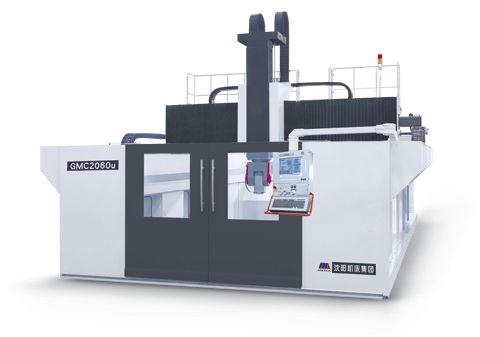

| 项目 | 单位 | gmc2040u | gmc2050u | gmc2060u | gmc2580u | gmc30100u |
| 工作台 | ||||||
| 工作台尺寸 | mm | 2000×4000 | 2000×5000 | 2000×6000 | 2500×8000 | 3000×10000 |
| 工作台承重 | kg/m2 | 5000 | 5000 | 5000 | 5000 | 5000 |
| 加工范围 | ||||||
| 龙门宽度 | mm | 3400 | 3400 | 3400 | 3400 | 4500 |
| 龙门框架最大行程 - x1、x2轴 | mm | 4300 | 5300 | 6300 | 8200 | 10500 |
| 滑鞍最大行程 - y轴 | mm | 2500 | 2500 | 2500 | 2600 | 3000 |
| 滑枕最大行程 - z轴 | mm | 1000 | 1000 | 1000 | 1000 | 1000/1200/1400 |
| 主轴端面到工作台面距离 | ||||||
| 最大 | mm | 1100 | 1100 | 1100 | 1200 | 1050/1250/1450 |
| 最小 | mm | 100 | 100 | 100 | 200 | 50 (100) |
| 主轴 | ||||||
| 滑枕截面 | mm | 460×460 | 500×500 | |||
| a、c转角 | a: 95°,-110° ; c:±200°(或±360°) | a:±110° c:±360° | ||||
| 主轴最高转速 | r/min | 24000 | 15000/18000/24000 | |||
| 锥孔 | hsk 63a | hsk 63a / hsk 100a | ||||
| 主电机功率 | kw | 42/55 | 34(可选21~50) | |||
| 主轴最大扭矩 | nm | 67/87.5 | 72(可选72~150) | |||
| 进给 | ||||||
| 快速移动 | ||||||
| x轴 | m/min | 30 | 30 | 30 | 18 | 30 |
| y轴 | m/min | 30 | 30 | 30 | 18 | 30 |
| z轴 | m/min | 30 | 30 | 30 | 18 | 30 |
| a，c轴 | r/min | 10 | 10 | 10 | 10 | 60 |
| 刀库(选项) | ||||||
| 形式 | 直排刀库 | 链式刀库 | 直排刀库 | 直排刀库 | 链式刀库 | |
| 刀库容量 | 把 | 20或30 | 20 | 20或30 | 20 | 20或30 |
| 定位精度 | ||||||
| 执行标准iso8636-1; 2000 | ||||||
| x轴 | mm | 0.020(全长) | 0.020(全长) | 0.025(全长) | 0.03(全长) | 0.04(全长) |
| y轴 | mm | 0.02(全长) | 0.02(全长) | 0.02(全长) | 0.02(全长) | 0.025(全长) |
| z轴 | mm | 0.01 | 0.01 | 0.01 | 0.01 | 0.015 |
| a轴 | 6" | 6" | 6" | 6" | 7" | |
| c轴 | 6" | 6" | 6" | 6" | 7" | |
| 重复定位精度iso8636-1; 2000 | ||||||
| 执行标准 | ||||||
| x轴 | mm | 0.010(全长) | 0.010(全长) | 0.015(全长) | 0.02(全长) | 0.025(全长) |
| y轴 | mm | 0.010(全长) | 0.010(全长) | 0.010(全长) | 0.010(全长) | 0.02(全长) |
| z轴 | mm | 0.008 | 0.008 | 0.008 | 0.008 | 0.01 |
| a轴 | 4" | 4" | 4" | 4" | 3" | |
| c轴 | 4" | 4" | 4" | 4" | 3" | |
| 机床重量 | kg | 55000 | 60000 | 75000 | 90000 | 130000 |
| 电气总容量 | kva | 100 | 100 | 100 | 100 | 120 |
| 数控系统 | fidia c20 | fidia c20 | fidia c20 | fidia c20 | siemens 840d或 | |
| heidenhain tnc 530 | ||||||
